Проверка производительности роботизированного манипулятора при производстве деталей на станках с ЧПУ-
Обзор
Производительность роботизированной руки в основном определяется качеством и точностью ее обрабатываемых компонентов. После обработки на станке с ЧПУ необходимы комплексные процедуры проверки и проверки, чтобы убедиться, что отдельные детали и собранные подсистемы соответствуют проектным спецификациям, необходимым для точного, повторяемого и надежного роботизированного движения. Этот процесс проверки включает в себя проверку размеров, оценку геометрических допусков, оценку целостности поверхности, функциональные испытания соединений и приводов, а также комплексную проверку производительности всей сборки рычага.
Проверка размеров обработанных компонентов

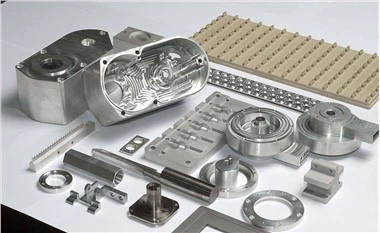

Каждая роботизированная рука состоит из множества прецизионно обработанных-компонентов, включая базовые корпуса, плечевые суставы, локтевые соединения, узлы запястий и интерфейсы для крепления концевых-эффекторов. Проверка размеров начинается с проверки критических характеристик каждой обрабатываемой детали на координатно-измерительной машине (КИМ). КИМ измеряет сотни или тысячи точек на сопрягаемых поверхностях, отверстиях подшипников, зубчатых карманах и монтажных поверхностях, сравнивая измеренные координаты с исходной моделью САПР. Отклонения от номинальных размеров анализируются, чтобы определить, попадают ли детали в заданные поля допусков. Для компонентов робототехники типичные критические допуски варьируются от ±0,01 мм для посадочных мест подшипников до ±0,05 мм для длин структурных звеньев, в зависимости от класса точности робота.
Системы лазерного сканирования и измерения структурированного света обеспечивают быстрый-обследование всей поверхности, генерируя плотные облака точек, которые выявляют отклонения формы, деформацию и дефекты поверхности в сложных контурных геометрических формах. Эти оптические методы особенно ценны для проверки корпусов роботов органической-формы и профилей аэродинамических звеньев, которые трудно полностью исследовать с помощью контактных методов КИМ.
Оценка геометрической допуска
Помимо простых размеров, производительность роботизированной руки во многом зависит от геометрических соотношений между элементами. Проверка геометрических размеров и допусков (GD&T) проверяет:
Допуск положениягарантирует, что отверстия подшипников, монтажные отверстия привода и интерфейсы датчиков расположены точно относительно исходных данных. Неправильно расположенные элементы вызывают помехи в сборке или смещение осей движения.
Перпендикулярность и параллелизмСопрягаемые поверхности гарантируют плавное перемещение собранных соединений без заеданий и чрезмерных люфтов. Например, не-неперпендикулярные поверхности плечевых суставов создают неравномерное распределение нагрузки и преждевременный износ.
Концентричность и биениеСоприкосновения валов и гнезд подшипников определяют, насколько чисто вращающиеся соединения работают. Чрезмерное биение узла лучезапястного сустава приводит к ошибкам позиционирования наконечника на конце-эффекторе.
Допуск профиляКонтурные поверхности обеспечивают правильную посадку и зазор при движении в суставах сложной геометрии.
Эти геометрические допуски проверяются с помощью КИМ со специальными стратегиями зондирования, инструментами для измерения круглости для вращательных элементов и специализированными датчиками для проверки функциональной посадки.
Оценка целостности поверхности
Состояние поверхности обработанных роботизированных компонентов напрямую влияет на трение, износ, уплотнение и усталостные характеристики. Измерение шероховатости поверхности с помощью контактных профилометров или оптической интерферометрии позволяет количественно определить параметры Ra, Rz и Rmax на функциональных поверхностях, таких как кольца подшипников, поверхности скольжения и площади контакта уплотнений. Для прецизионных роботизированных соединений шероховатость поверхности обычно должна достигать Ra 0,4 мкм или выше, чтобы обеспечить плавное движение и адекватное удержание смазки.
Проверка поверхностных дефектов с помощью капиллярного контроля, вихревого тока или визуального осмотра выявляет трещины, пористость, следы от инструмента и другие дефекты, которые могут вызвать усталостное разрушение при циклической нагрузке. Целостность подповерхности оценивается посредством испытаний на микротвердость и металлографического исследования в критических областях, проверяя, чтобы в процессе механической обработки не возникло вредных зон термического-подверженного воздействию или-наклепанных слоев.
Функциональные испытания соединений и узлов
Отдельные роботизированные суставы собираются и тестируются перед интеграцией в полную руку. Каждый сустав подвергается:
Измерение крутящего момента и люфтадля проверки того, что зубчатые передачи, гармонические приводы или ременные передачи обладают заданной жесткостью и минимальными потерями хода. Чрезмерный люфт в плечевом суставе напрямую ухудшает абсолютную точность позиционирования.
Испытание на трение и пусковой моментхарактеризует сопротивление началу движения и установившемуся-движению. Высокое трение указывает на проблемы с предварительным натягом подшипника, загрязнение или неправильную посадку при механической обработке.
Диапазон проверки движенияподтверждает, что шарниры достигают заданного углового перемещения без механического воздействия. В ходе этого испытания проверяются-зазоры корпуса и жесткие упоры, обработанные на станке с ЧПУ.
Испытания на жесткость и прогибприменяет известные нагрузки к выводам шарниров при измерении углового отклонения. Это подтверждает, что обработанная геометрия звеньев и опор подшипников обеспечивают достаточную жесткость конструкции при рабочих нагрузках.
Калибровка сборки рычага и кинематическая проверка
После проверки всех соединений вся роботизированная рука собирается и подвергается комплексной кинематической проверке. Процесс начинается с геометрической калибровки, при которой измеряются фактические длины звеньев, смещения соединений и выравнивание осей и сравниваются с номинальной кинематической моделью. Лазерные трекеры и системы ballbar устанавливают точные пространственные соотношения между осями суставов, выявляя любые ошибки сборки или отклонения компонентов, которые влияют на параметры Denavit-Hartenberg, управляющие движением руки.
Абсолютная точность позиционирования проверяется путем подачи команды манипулятору достичь определенных точек в его рабочем пространстве, в то время как лазерный трекер или КИМ записывает фактически достигнутые положения. Разница между заданной и достигнутой позицией составляет ошибку позиционирования. Для промышленных роботов эта погрешность обычно не должна превышать ±0,1 мм для приложений с высокой-точностью. Характер ошибок анализируется, чтобы отличить геометрические причины (ошибки длины линии, смещение соединения) и не-геометрические эффекты (соответствие, тепловой дрейф, задержка управления).
При тестировании повторяемости выполняются сотни циклов до одной и той же целевой точки, измеряя статистическую дисперсию достигнутых положений. Высокая повторяемость -, часто определяемая как ±0,02 мм для качественных рычагов, обработанных на станках с ЧПУ--, указывает на постоянную посадку компонентов и стабильное поведение соединения.
Динамическая характеристика производительности
Статическая проверка размеров дополняется динамическими испытаниями, которые показывают работоспособность в эксплуатационных условиях. Тесты отслеживания траектории заставляют руку следовать заданным траекториям, одновременно измеряя фактическое и заданное положение, скорость и ускорение. Отклонения указывают на проблемы с совместной настройкой сервопривода, структурным резонансом или ограничениями системы управления.
Вибрационные испытания определяют собственные частоты и характеристики демпфирования собранного рычага. Плохо обработанные детали с тонкими стенками или неподходящим оребрением могут проявлять резонансные режимы в рабочем диапазоне частот, вызывая вибрацию-ошибки позиционирования и ускоренную усталость.
Тестирование полезной нагрузки подтверждает работоспособность манипулятора в условиях номинальной нагрузки. Рука тренируется во всем своем рабочем пространстве, неся максимально заданную полезную нагрузку, одновременно отслеживая отклонение, нагрузку сервопривода и тепловое поведение. Это подтверждает, что обработанные элементы конструкции обладают достаточной прочностью и жесткостью для предполагаемого применения.
Завершить-проверку производительности эффектора
Дистальный конец роботизированной руки, на котором крепится концевой-эффектор, требует специальной проверки. Статическое отклонение под нагрузкой измеряет степень деформации запястья и места крепления инструмента под действием сил и моментов. Это определяет эффективную жесткость в центральной точке инструмента, что имеет решающее значение для контактных операций, таких как сборка, механическая обработка или проверка.
Калибровка центральной точки инструмента (TCP) точно устанавливает взаимосвязь между показаниями энкодера шарнира и фактическим положением наконечника концевого-эффектора. Любые ошибки в обработанных монтажных интерфейсах или выравнивании сборки напрямую влияют на неточность TCP, снижая точность работы.
Экологические испытания и испытания на долговечность
При окончательной проверке собранный рычаг подвергается воздействию условий окружающей среды, имитирующих эксплуатационное воздействие. Испытания на термоциклирование выявляют дифференциальное влияние расширения на механические посадки и стабильность калибровки. Испытания на проникновение пыли и загрязнений подтверждают эффективность герметизации корпусов механически обработанных соединений. При длительной работе на выносливость накапливаются рабочие циклы, что позволяет выявить прогрессирование износа, ухудшение качества смазки и постепенное снижение производительности, которое может быть вызвано незначительными недостатками качества обработки.
Прослеживаемость данных и документация по качеству
На протяжении всего процесса проверки комплексный сбор данных обеспечивает прослеживаемость от сырья до обработки, сборки и испытаний. Каждый обработанный компонент имеет идентификацию, связывающую его с отчетами КИМ, сертификатами материалов и параметрами процесса обработки. Эта документация позволяет анализировать первопричины возникновения проблем с производительностью на объекте и поддерживает постоянное совершенствование процессов обработки с ЧПУ.
Заключение
Проверка производительности роботизированной руки при-производстве компонентов с ЧПУ требует много-многоуровневого подхода, сочетающего прецизионную метрологию, функциональные испытания соединений, кинематическую калибровку, определение динамических характеристик и проверку воздействия на окружающую среду. Качество обработки на станках с ЧПУ напрямую проявляется в каждом показателе производительности. - точность размеров определяет точность позиционирования, целостность поверхности влияет на трение и износ, геометрические допуски определяют посадку узла и плавность хода, а целостность материала обеспечивает долгосрочную-надежность. Тщательный контроль на уровне компонентов, узлов и систем гарантирует, что обработанные роботизированные манипуляторы обеспечивают точность, повторяемость и долговечность, необходимые современным приложениям автоматизации.
